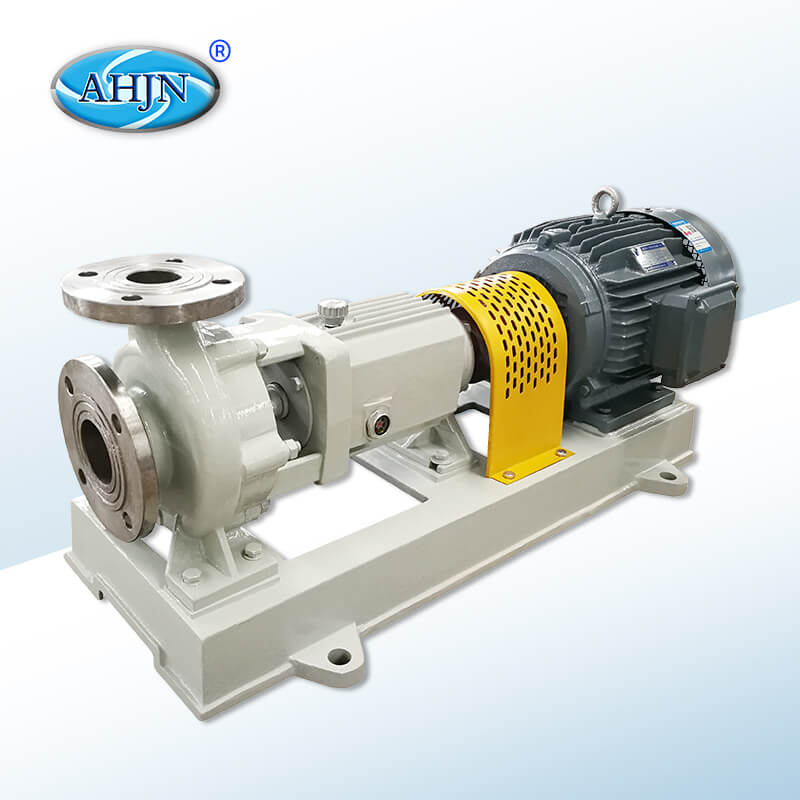

JIH-W耐腐蝕不銹鋼離心泵

《產品說明書下載》

品牌廠家：JiangNan/江南泵業
產品別名：JIH-W不銹鋼泵|JIH-W離心泵
主要材質：不銹鋼
流量范圍：1.5-1000m3/h
揚程范圍：4-82m
功率范圍：0.37-250Kw

特別說明：產品圖片以及參數跟實際產品略有差異
定制說明：一切規格按照客戶實際情況或量身定制，支持非標定制。
庫存配送：JIH-W耐腐蝕不銹鋼離心泵有貨，全國送貨保障！

在線溝通 0563-5090136

產品詳細描述Detailed description

JIH-W耐腐蝕不銹鋼離心泵產品概述

JIH-W耐腐蝕不銹鋼離心泵簡稱“JIH-W不銹鋼離心泵”，過流部件采用304、316L等高品質不銹鋼材質制造。該泵水力模型先進。設計有內裝AF呋喃浸漬機械密封結構，安裝尺寸符合ISO2858/GB5652標準，可根據客戶需要配置API682標準的相應的沖洗方案。
JIH-W耐腐蝕不銹鋼離心泵廣泛應用于石油、化工、醫藥、衛生、農藥、造紙、染料、污水處理等領域。
JIH-W耐腐蝕不銹鋼離心泵高效節能、抗汽蝕性能強，適用溫度范圍廣。具有運行穩定、噪音振動低、可靠性高、壽命長等優點，是堿液、醇類、各種有機溶劑等介質的理想輸送設備。

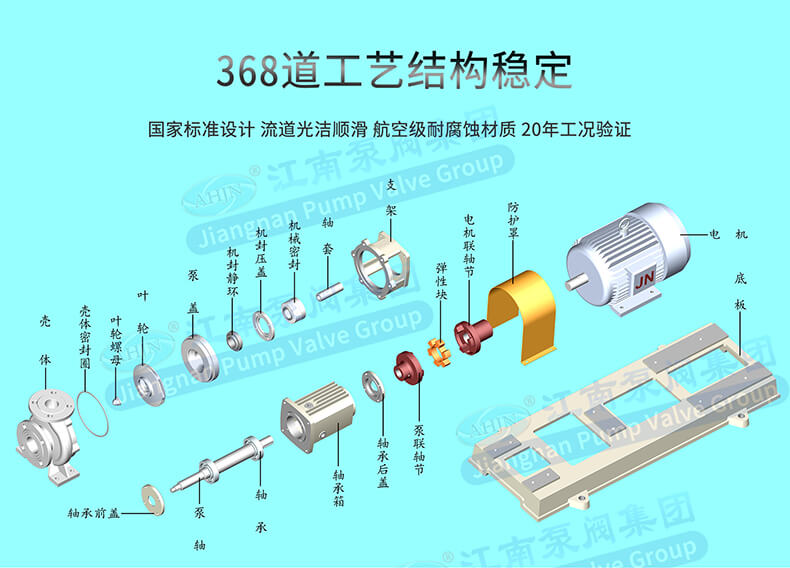

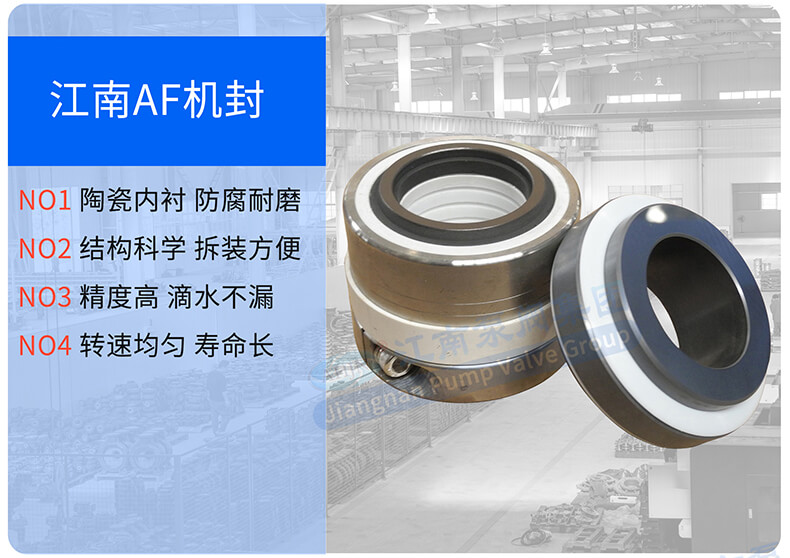

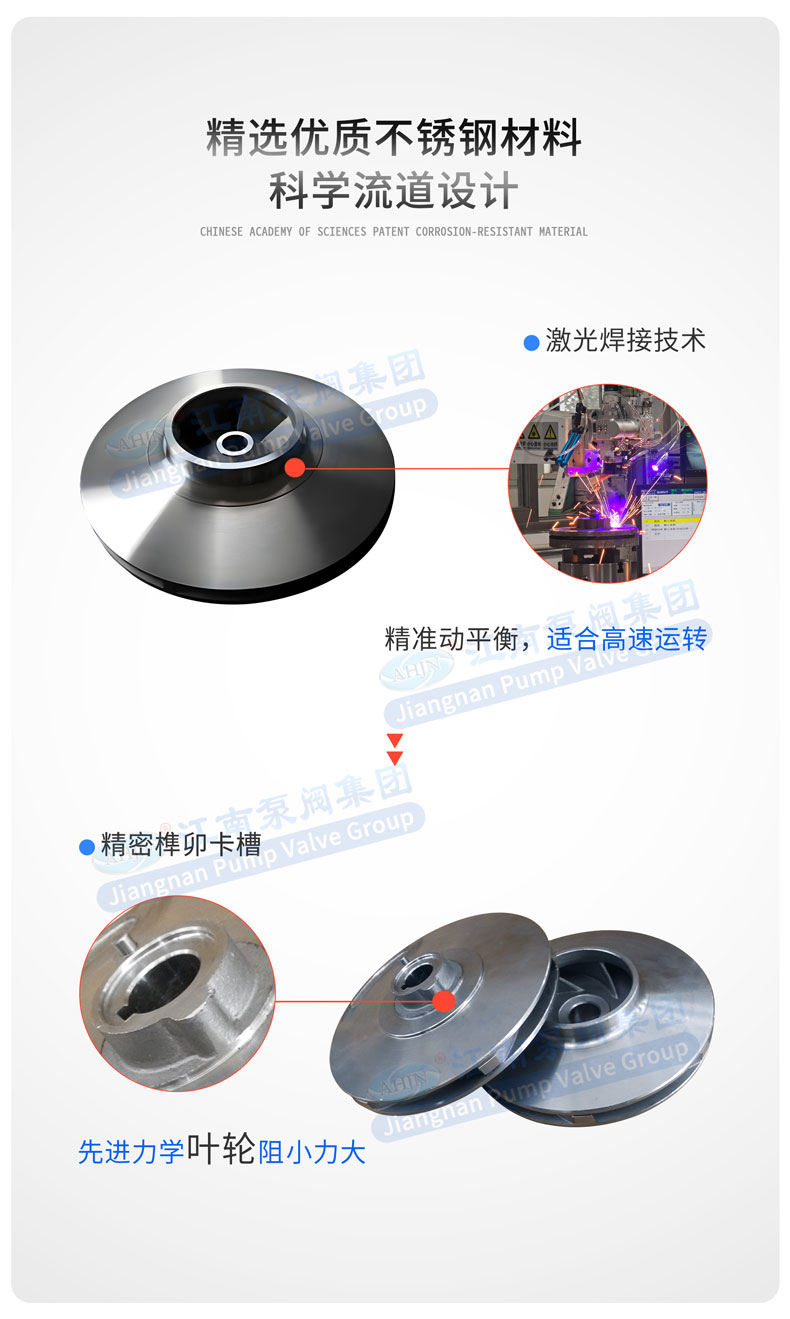

適用范圍優勢說明三維結構圖細節展示/優勢不銹鋼葉輪不銹鋼殼體 AF機封長泵軸聯軸器電機 型號參數

序號	型號(Model)	轉速(Rev) =2900r/min 介質密度(Medium density)=1000kg/m3
		流量	揚程	效率	進口	出口	汽蝕余量	電機功率	整機重量
		Flow	Pump head	η	Inlet	Outlet	Npsh	Power	Weight
		(m3/h)	(m)	(%)	(mm)	(mm)	(m)	(kW)	(kg)
1	JIH-W25-20-125	2	20	27	φ25	φ20	2	0.75	55
2	JIH-W25-20-160	2	32	25	φ25	φ20	2	1.1	60
3	JIH-W25-20-200	2	50	22	φ25	φ20	2	2.2	85
4	JIH-W32-20-125	3.6	20	32	φ32	φ20	2	1.1	60
5	JIH-W 32-20-160	3.6	32	30	φ32	φ20	2	1.5	70
6	JIH-W32-20-200	3.6	50	27	φ32	φ20	2.5	3	100
7	JIH-W40-25-125	6.3	20	39	φ40	φ25	2.5	1.5	65
8	JIH-W40-25-160	6.3	32	36	φ40	φ25	2.5	2.2	75
9	JIH-W40-25-200	6.3	50	32	φ40	φ25	2.5	5.5	120
10	JIH-W40-25-250	6.3	80	28	φ40	φ25	2.5	7.5	165
11	JIH-W50-32-125	12.5	20	50	φ50	φ32	2.5	2.2	70
12	JIH-W50-32-160	12.5	32	48	φ50	φ32	2.5	4	120
13	JIH-W50-32-200	12.5	50	45	φ50	φ32	2.5	7.5	155
14	JIH-W50-32-250	12.5	80	39	φ50	φ32	2.5	11	220
15	JIH-W65-50-125	25	20	62	φ65	φ50	2.5	3	85
16	JIH-W65-50-160	25	32	58	φ65	φ50	2.5	5.5	135
17	JIH-W65-40-200	25	50	52	φ65	φ40	2.5	11	190
18	JIH-W65-40-250	25	80	49	φ65	φ40	2.5	15	250
19	JIH-W80-65-125	50	20	66	φ80	φ65	3	5.5	105
20	JIH-W80-65-160	50	32	64	φ80	φ65	3	11	170
21	JIH-W80-50-200	50	50	60	φ80	φ50	3	15	210
22	JIH-W80-50-250	50	80	56	φ80	φ50	3.5	30	360
23	JIH-W100-80-125	100	20	73	φ100	φ80	3.5	11	175
24	JIH-W100-80-160	100	32	69	φ100	φ80	3.5	15	215
25	JIH-W100-65-200	100	50	65	φ100	φ65	3.5	30	350
26	JIH-W100-65-250	100	80	62	φ100	φ65	4	45	480
27	JIH-W125-80-160	160	32	70	φ125	φ80	4	30	410
28	JIH-W125-100-200	200	50	69	φ125	φ100	4.5	55	590

序號	型號(Model)	轉速(Rev) =1450r/min 介質密度(Medium density)=1000kg/m 3
		流量	揚程	效率	進口	出口	汽蝕余量	電機功率	整機重量
		Flow	Pump head	η	Inlet	Outlet	Npsh	Power	Weight
		(m3/h)	(m)	(%)	(mm)	(mm)	(m)	(kW)	(kg)
1	JIH-W25-20-125	1	5	24	φ25	φ20	2	0.37	51
2	JIH-W25-20-160	1	8	22	φ25	φ20	2	0.37	56
3	JIH-W25-20-200	1	12.5	20	φ25	φ20	2	0.55	68
4	JIH-W32-20-125	1.8	5	28	φ32	φ20	2	0.37	55
5	JIH-W32-20-160	1.8	8	27	φ32	φ20	2	0.55	60
6	JIH-W32-20-200	1.8	12.5	23	φ32	φ20	2.5	0.55	80
7	JIH-W40-25-125	3.2	5	35	φ40	φ25	2.5	0.37	58
8	JIH-W40-25-160	3.2	8	33	φ40	φ25	2.5	0.55	65
9	JIH-W40-25-200	3.2	12.5	30	φ40	φ25	2.5	1.1	88
10	JIH-W40-25-250	3.2	20	25	φ40	φ25	2.5	1.1	115
11	JIH-W50-32-125	6.3	5	45	φ50	φ32	2.5	0.55	60
12	JIH-W50-32-160	6.3	8	42	φ50	φ32	2.5	0.55	70
13	JIH-W50-32-200	6.3	12.5	38	φ50	φ32	2.5	1.1	90
14	JIH-W50-32-250	6.3	20	34	φ50	φ32	2.5	1.5	140
15	JIH-W65-50-125	12.5	5	57	φ65	φ50	2.5	0.55	64
16	JIH-W65-50-160	12.5	8	53	φ65	φ50	2.5	1.1	78
17	JIH-W65-40-200	12.5	12.5	46	φ65	φ40	2.5	1.5	100
18	JIH-W65-40-250	12.5	20	43	φ65	φ40	2.5	2.2	165
19	JIH-W80-65-125	25	5	62	φ80	φ65	2.8	1.1	85
20	JIH-W80-65-160	25	8	59	φ80	φ65	2.8	1.5	97
21	JIH-W80-50-200	25	12.5	55	φ80	φ50	2.8	2.2	115
22	JIH-W80-50-250	25	20	53	φ80	φ50	2.8	4	185
23	JIH-W100-80-125	50	5	65	φ100	φ80	3	1.5	110
24	JIH-W100-80-160	50	8	61	φ100	φ80	3	2.2	140
25	JIH-W100-65-200	50	12.5	57	φ100	φ65	3	4	260
26	JIH-W100-65-250	50	20	54	φ100	φ65	3	7.5	330
27	JIH-W125-80-160	80	8	68	φ125	φ80	3.2	4	280
28	JIH-W125-100-200	100	12.5	65	φ125	φ100	3.5	7.5	330
29	JIH-W125-100-250	100	20	70	φ125	φ100	3.5	11	360
30	JIH-W125-100-315	100	32	67	φ125	φ100	3.5	18.5	430
31	JIH-W125-100-400	100	50	64	Ф125	Ф100	3.8	37	520
32	JIH-W150-125-250	200	20	74	φ150	φ125	3.8	22	460
33	JIH-W150-125-315	200	32	69	φ150	φ125	4	45	580
34	JIH-W150-125-400	200	50	66	φ150	φ125	4	75	760
35	JIH-W200-150-250	400	20	76	φ200	φ150	4.2	55	590
36	JIH-W200-150-315	400	32	73	φ200	φ150	4.5	75	820
37	JIH-W200-150-400	400	50	70	φ200	φ150	4.5	110	1080
38	JIH-W250-200-250	650	20	78	Ф200	Ф150	4.5	75	940
39	JIH-W250-200-315	650	32	75	Ф200	Ф150	4.8	110	1160
40	JIH-W250-200-400	650	50	72	Ф200	Ф150	5	132	1380
41	JIH-W300-250-250	1000	20	79	Ф300	Ф250	5.5	110	1320
42	JIH-W300-250-315	1000	32	77	Ф300	Ф250	6	160	1750
43	JIH-W300-250-400	1000	50	74	Ф300	Ф250	6	250	2380

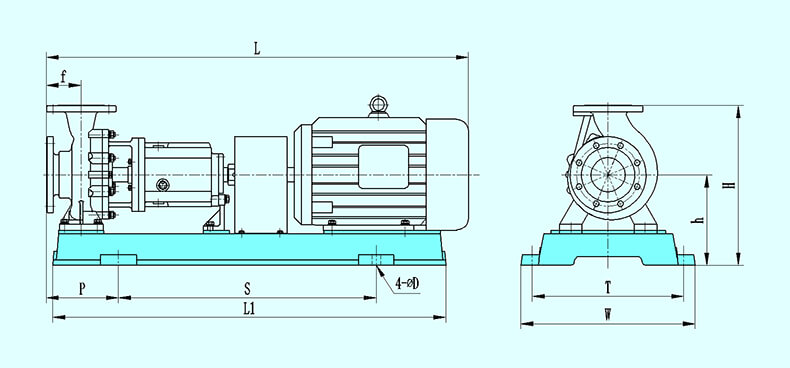

安裝尺寸尺寸圖

序號	型號	外　型　安　裝　尺　寸										進口法蘭尺寸				出口法蘭尺寸
	Model	Outside and installing size										Inlet flange size				Exit flange size
	Model	L	L1	S	P	f	W	T	H	h	D	c	a	b	n-φd	k	g	i	n-φt
1	JIH-W25-20-125	755	678	475	119	80	310	270	320	180	19	25	115	85	4-φ14	20	105	75	4-φ14
2	JIH-W25-20-160	829	770	550	119	80	310	270	340	190	19	25	115	85	4-φ14	20	105	75	4-φ14
3	JIH-W25-20-200	893	850	580	151	80	390	320	390	210	19	25	115	85	4-φ14	20	105	75	4-φ14
4	JIH-W32-20-125	755	678	475	119	80	310	270	320	180	19	32	140	100	4-φ18	20	105	75	4-φ14
5	JIH-W32-20-160	854	770	650	119	80	310	270	340	190	19	32	140	100	4-φ18	20	105	75	4-φ14
6	JIH-W32-20-200	938	850	580	151	80	390	320	390	210	19	32	140	100	4-φ18	20	105	75	4-φ14
7	JIH-W40-25-125	857	810	540	150	80	360	320	320	180	19	40	150	110	4-φ18	25	115	85	4-φ14
8	JIH-W40-25-160	877	810	540	150	80	360	320	360	200	19	40	150	110	4-φ18	25	115	85	4-φ14
9	JIH-W40-25-200	1033	925	650	165	80	435	385	440	260	25	40	150	110	4-φ18	25	115	85	4-φ14
10	JIH-W50-32-125	881	810	540	150	80	360	320	320	180	19	50	165	125	4-φ18	32	140	100	4-φ18
11	JIH-W50-32-160	980	890	600	160	80	385	335	392	232	25	50	165	125	4-φ18	32	140	100	4-φ18
12	JIH-W50-32-200	1040	925	650	165	80	435	385	440	260	25	50	165	125	4-φ18	32	140	100	4-φ18
13	JIH-W65-50-125	935	850	580	151	80	390	350	322	182	18	65	185	145	4-φ18	50	165	125	4-φ18
14	JIH-W65-50-160	1040	925	650	165	80	435	385	392	232	25	65	185	145	4-φ18	50	165	125	4-φ18
15	JIH-W65-40-200	1204	1128	740	193	100	500	435	440	260	25	65	185	145	4-φ18	40	150	110	4-φ18
16	JIH-W80-65-125	1073	925	650	185	100	435	385	392	232	25	80	200	160	8-φ18	65	185	145	4-φ18
17	JIH-W80-65-160	1220	1128	740	208	100	500	435	440	260	25	80	200	160	8-φ18	65	185	145	4-φ18
18	JIH-W80-50-200	1206	1128	740	193	100	500	435	460	260	25	80	200	160	8-φ18	50	165	125	4-φ18
19	JIH-W100-80-125	1230	1128	740	208	100	500	435	440	260	25	100	220	180	8-φ18	80	200	160	8-φ18
20	JIH-W100-80-160	1212	1128	740	208	100	500	435	460	260	25	100	220	180	8-φ18	80	200	160	8-φ18
21	JIH-W100-65-200	1470	1350	945	210	100	595	535	525	300	25	100	220	180	8-φ18	65	185	145	4-φ18
22	JIH-W125-100-200	1705	1620	1060	300	125	670	600	690	410	28	125	250	210	8-φ18	100	220	180	8-φ18
