化工行業一般采購?fù)?strong>化工泵，接著下一步工作就是進行現場布置，那么化工泵有幾種布置方式?布置有什么具體要求?本文就是圍繞這個課題展開詳細闡述。

　　推薦閱讀：《關于化工泵的進出口管路設計要求,活學活用!》

　　一、化工泵的布置方式

　　化工泵的布置方式有三種：露天布置、半露天布置和室內布置.

　　1露天布置

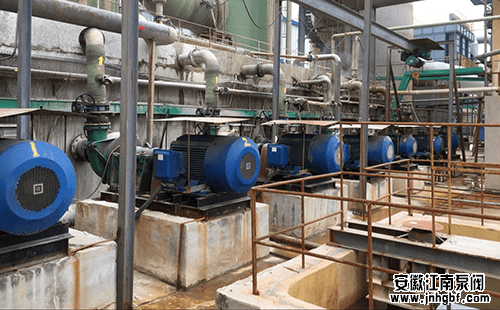

　　露天布置的化工泵，通常集中布置在管廊的下方惑側面，也可分散布置在被抽吸設備的附近。其優點是通風良好，操作和檢修方便;

　　2半露天布置

　　半露天布置的化工泵適用于多雨地區，一般在管廊下方布置化工泵，在上方管道上部設雨棚?；?qū)⒒け貌贾迷跇?gòu)架的下層地面上，以構架平臺作為雨棚。這些化工泵可根據與化工泵有關設計布置要求，將化工泵布置成單排、雙排或多排;

　　3室內布置

　　在寒冷或多風沙地區可將化工泵布置在室內。如果工藝過程要求設備布置在室內時，其所屬的化工泵也應在室內布置。

　　二、化工泵的布置具體要求

　　1、成排布置的化工泵應按防火要求、操作條件和物料特性分組布置;化工泵露天、半露天布置時;操作溫度等于或高于自燃點的可燃液體化工泵宜集中布置;與操作溫度低于自燃點的可燃液體化工泵之間應有不小于4.5m的防火間距;與液體烴化工泵之間應有不小于7.5m的防火間距;

　　2、化工泵成排布置時，宜將化工泵端出、入口中心線對齊，或?qū)⒒け枚嘶A(chǔ)邊線對齊;

　　3、化工泵雙排布置時，宜將兩排化工泵的動力端相對，在中間留出檢修通道;

　　4、化工泵布置在主管廊下方或外側時，化工泵區通道的較小凈寬為2m，較小凈高為3m，化工泵端前面操作通道的寬度，不應小于1m;

　　5、化工泵布置在管廊下方或外側時，不論是單排或雙排，化工泵和驅動機的中心線宜與管廊走向垂直;

　　6、化工泵布置在室內時，兩排化工泵凈距不應小于2m。化工泵端或化工泵側與墻之間的凈距應滿足操作、檢修要求且不宜小于lm;

　　7、除安裝在聯合基礎上的小型化工泵外，兩臺化工泵之間的凈距不宜小于0.7m;

　　8、化工泵的基礎面宜高出地面200mm。較小不得小于100mm;在化工泵吸入口前安裝過濾器時，化工泵基礎高度應考慮過濾器能方便清洗和拆裝;

　　9、立式化工泵布置在主管廊下方或構架下方時，其上方應留出化工泵體安裝和檢修所需的空間;

　　10、輸送極度危害物質(如丙烯?氫氰酸等)的化工泵房與其他化工泵房應分隔設置;

　　11、消防化工泵房應設雙動力源;

　　12、公用備用化工泵宜布置在相應化工泵的中間位置;

　　13、化工泵的布置應考慮管道柔性設計要求。
